使用USB hub做充电电源扩展 旅行时少带几个充电器

现在大多手机游戏机相机万能充电器等使用USB电源充电,因此为了给手机(们)和相机充电,外出时我要带好几个USB电源。一方面为了减少行李的重量,一方面为了解决部分旅馆房间插座数量少(有时只有一个,用来接电视的。。。)的境况,我使用一个USB hub和一个2A的5V电源组合成了一个带4个USB接口的多功能电源。这个组合可以同时给4个使用USB接口的电器充电,只占用房间里的一个电源插座。

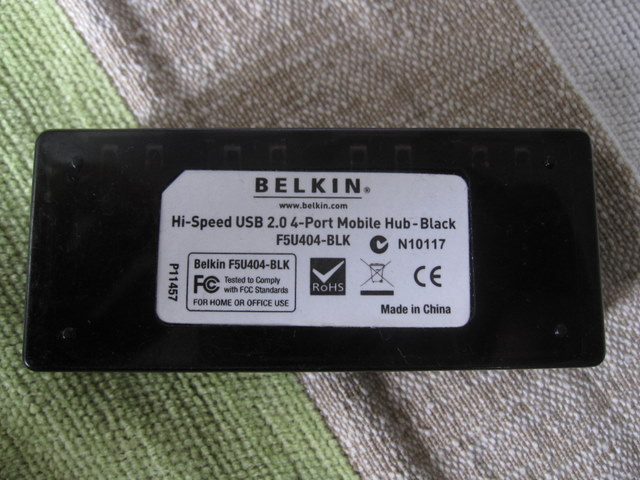

这是我使用的USB Hub, 贝尔金F5U404-BLK。 贝尔金是知名的数码配件品牌,这次使用它是因为涉及到大电流,想通过高质量的电路板和USB接口减少电量不必要的中间损耗。

这个USB-hub,本身就带了一个3.5mm的独立电源接口,所以使用它做USB扩展口时很简单,只要将一个2A 5V的电源连接到这个电源接口,就可以通过USB-hub的USB接口给最多4部数码设备充电了。

但因为部分手机,如Nokia N900和多数摩托罗拉手机充电时要求USB电源的数据接口短接,而USB-hub的数据接口都是没有短接的,所以我对这个usb hub进行了一点小改造:

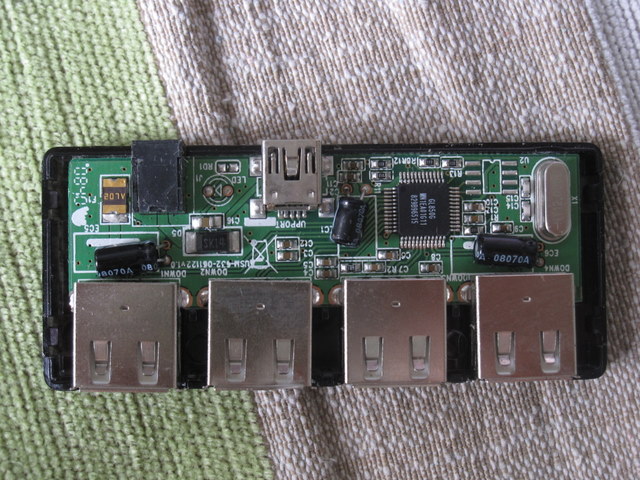

撬开两边的卡口,打开usb hub。 这个usb hub的4个usb接口是排成一线的,而且间距很小,这样的设计不是很好,因为有时接入的USB设备会挡住边上的USB口。USB口开在两边和四边的更好一些。

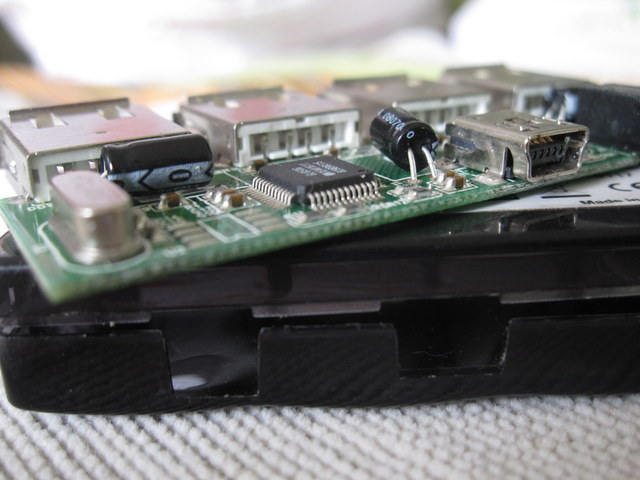

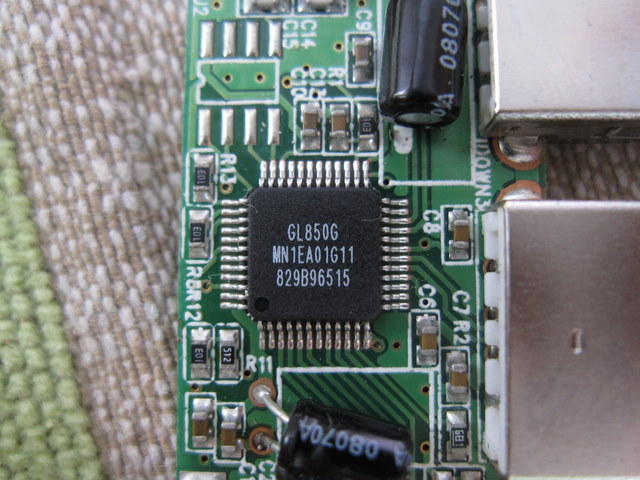

贝尔金F5U404-BLK使用的是GL850G芯片,支持USB2.0. 但我基本上不用usb hub,估计这个hub一般只用它来充电。。。

贝尔金F5U404-BLK的路线板做工还可以,但外壳模具的做工却让我失望很大。市场价200多人民币的USB-hub看来水份很大。估计以后一向比较务实的我买贝尔金品牌的产品的机会应该不多。

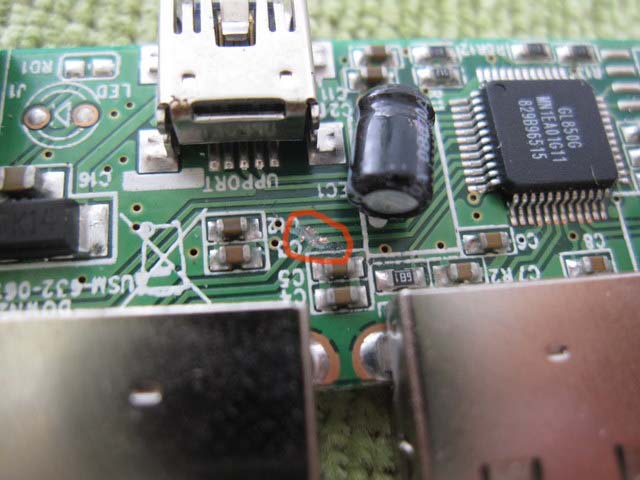

改动开始,因为要求短接数据端充电的设备不多,所以只改动一个USB口,这个USB口以后只能用来充电,不能传输USB数据,而其它3个USB口则不受这个影响。先把这个USB口的两根数据线从IC上断开(我是用刀子割的,图中红圈部分)

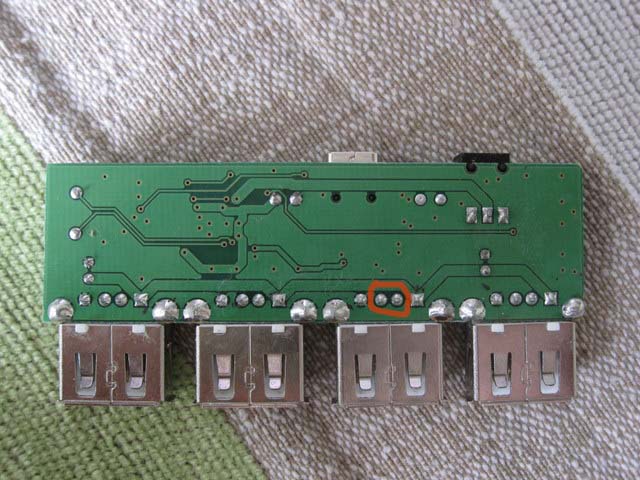

然后用焊点连接这个USB口的两个数据脚(图中红圈部分),改造就完成了。注意这个USB hub将四个USB口的电源端口直接并联,中间没有限流电阻或二级管。

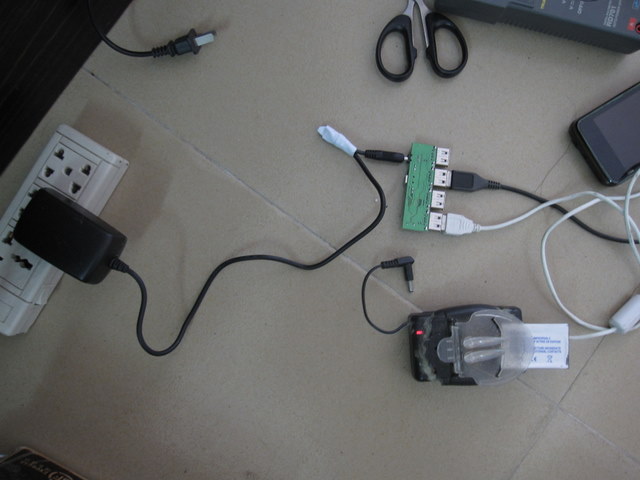

测试一下,N900可以使用改造过的那个USB口充电。

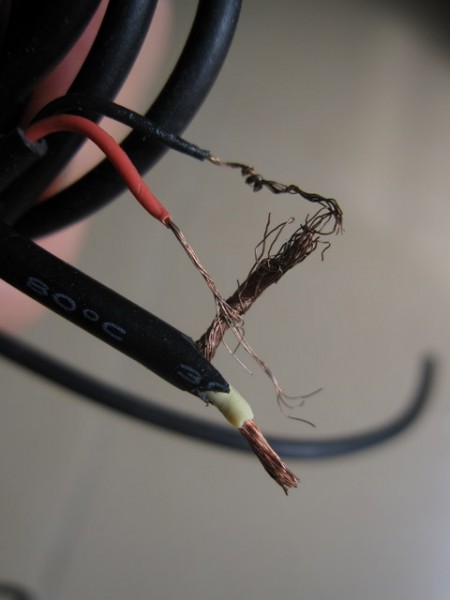

附:上图是两个电源的电源线,一个是国内山寨电源的,一个是水货正品电源的。。。 应该都是中国做的,给不同的人使用,差距很明显。。。 网上有人说一但使用了USB线充电,就相当于被限流了,说的就是使用这种线阻比较大的USB线吧?
